Elektrownia słoneczna, pompy ciepła i magazyny ciepła w bloku mieszkalnym. To pomysł na tanią ciepłą wodę użytkową dla mieszkańców. Instalacja już działa. Jakie elementy składają się na ten system? To 74 panele fotowoltaiczne, 4 pompy ciepła, 12 magazynów ciepła, a także sterowniki. Można oszacować, że nowa instalacja obniży rachunki za ciepło służące do podgrzania wody średnio o 30%.

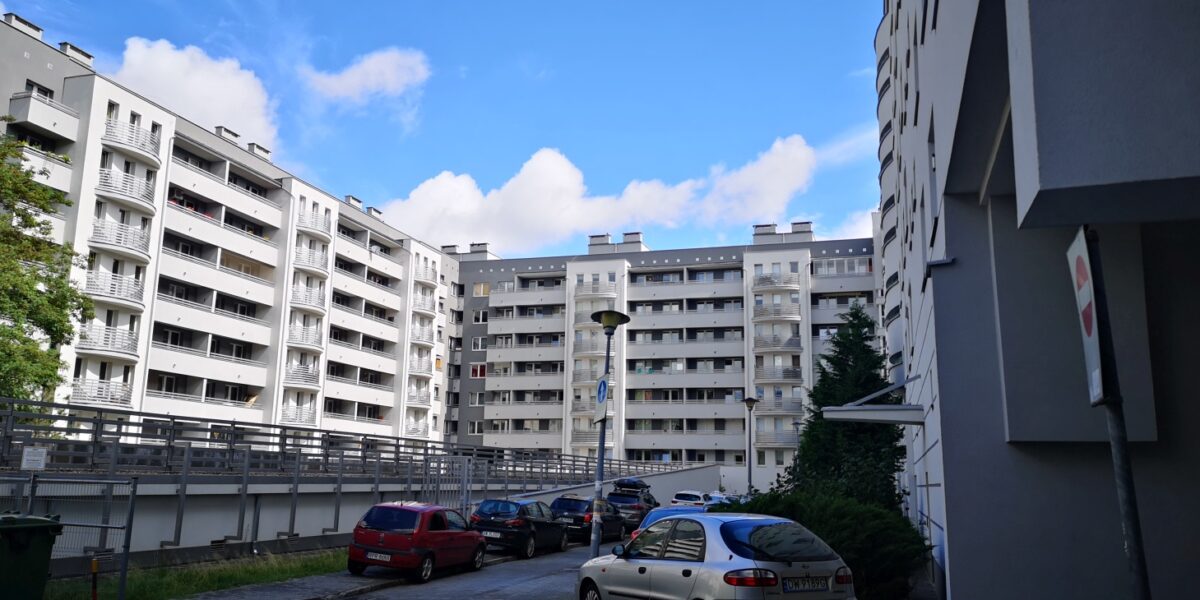

Przedstawiamy kluczowe parametry techniczne elementów pierwszej w Polsce hybrydowej ciepłowni OZE zlokalizowanej w bloku mieszkalnym przy ul. Stysia 31-45; Skwierzyńskiej 4-16.

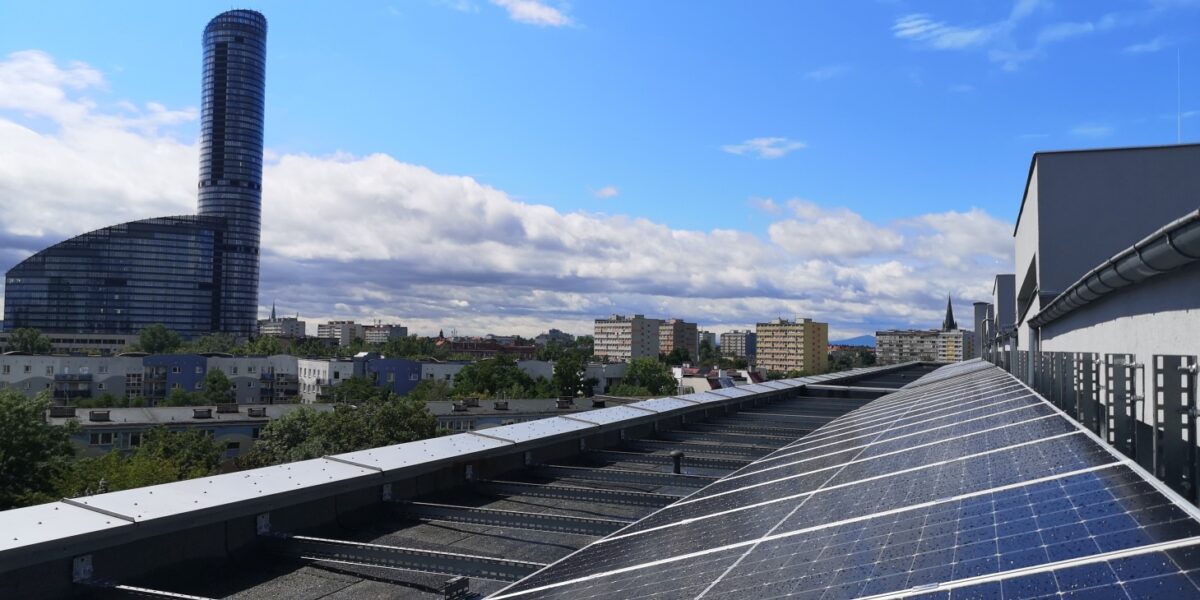

Energię elektryczną dostarcza elektrownia słoneczna zainstalowana na dachu.
Zamontowano w sumie 74 panele, każdy o mocy 545 Wp
Łączna moc fotowoltaiki to 40,33 kWp
Wodę podgrzewają powietrzne pompy ciepła.
Zamontowano w sumie 4 takie urządzenia, każde o mocy 16 kW.
To pompy Panasonic Aquarea T-CAP typu monoblok, przystosowane do pracy w niskich temperaturach. Dzięki optymalizacji obiegu czynnika chłodniczego może pracować pod wyższym ciśnieniem i osiągać temperaturę wody do 65 st C.
Utrzymują wydajność do temperatury minus 20 st. C, bez konieczności załączania dodatkowych grzałek.
Mają ultra ciche układy z tłumieniem hałasu na poziomie od 38-60 dB.
Podgrzana woda jest gromadzona w specjalnych zbiornikach, które spełniają funkcję magazynów ciepła i zapewniają bezpieczeństwo sanitarne.
To 12 zbiorników „Cubion” z emaliowaną powłoką oraz dwoma wężownicami spiralnymi do wymiany ciepła.
Zbiorniki wyposażono dodatkowo w anody tytanowe.
W zbiornikach zamontowano grzałki elektryczne o mocy 3 kW, pozwalające na podniesienie temperatury wody do poziomu 80 st C, co zapewnia bezpieczeństwo przed skarżeniem m.in. bakterią legionelli.
Zbiorniki został zainstalowane w pomieszczeniu dawnej kotłowni (wcześniej budynek miał ogrzewanie olejowe).
Cały proces kontrolują sterowniki, co pozwala na jeszcze efektywniejsze zarządzanie i wykorzystanie energii oraz kontrolę parametrów temperaturowych całego układu.
Główny sterownik odpowiedzialny jest za dystrybucję wyprodukowanej energii zgodnie z algorytmem oraz kontrolę temperatur w zbiornikach wraz z priorytetami ich wygrzewania.
Sterowniki kontrolują bieżącą produkcję oraz zużycie energii w czasie rzeczywistym.
Instalacja jest przystosowana do współpracy z wysokotemperaturową miejską siecią ciepłowniczą.
Dodatkowe informacje

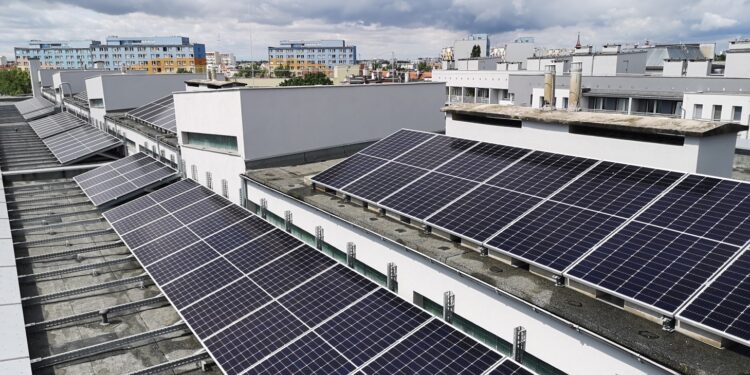

Panele fotowoltaiczne zostały zamontowane na nowatorskim stelażu, tak by nadmiernie nie obciążać dachu.
Remont i poprawa efektywności energetycznej budynku uzyskała wsparcie w 1/5 kosztów całościowych ze środków Narodowego Funduszu Ochrony Środowiska w ramach Programu Operacyjnego Infrastruktura i Środowisko. Budynek, w którym zamontowano ten hybrydowy układ, został również docieplony. Wcześnie pokrywała go warstwa styropianu o grubości 6-8 centymetrów, teraz jest to 18 centymetrów. Dużo lepsza termoizolacja jeszcze poprawia efektywność systemu. Wykonany został szereg prac poprawiających parametry budynku: wymieniono i zwiększono izolację instalacji ciepłowniczych, wymieniono oświetlenie na energooszczędne, zwiększono docieplenie stropodachów, wymieniono hydroizolacje.
To 36. nieruchomość Spółdzielni Mieszkaniowej Wrocław-Południe, w której zostały uruchomione rozwiązania z zakresu odnawialnych źródeł energii. Już wcześniej Spółdzielnia skorzystała ze wsparcia Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej we Wrocławiu, instalując, dzięki środkom z programu Prosument, blisko 3 tysiące paneli fotowoltaicznych na dachach 35 wrocławskich wieżowców. Dzięki tym wszystkim inwestycjom nastąpiło zmniejszenie emisji CO2 o blisko 1.000 ton rocznie.
Koszty i zyski
Koszt budowy hybrydowej instalacji OZE wyniósł 756.000 zł.
finansowany był z funduszu remontowego budynku i wsparcia Narodowego Funduszu Ochrony Środowiska.
koszt przygotowania ciepłej wody rocznie wynosił 275.000 zł.
zmniejszenie kosztów rocznych ciepła na podgrzanie wody dzięki hybrydowej instalacji OZE o 80.000 zł.
dzięki wykonaniu kompleksowego remontu nastąpiło zmniejszenie emisjo CO2 o 360 ton rocznie, co odpowiada asymilacji gazu cieplarnianego przez około 87 ha lasu, czyli 29.000 drzew, odpowiada to powierzchni parku szczytnickiego największego we Wrocławiu.
Jakie oszczędności dla lokatorów budynku przynosi hybrydowa instalacja OZE? Można oszacować, że mieszkańcy co trzeci metr sześcienny zużytej ciepłej wody mają gratis czyli zużywając trzy metry, płacą za dwa.
Informacja prasowa: SM Wrocław-Południe
